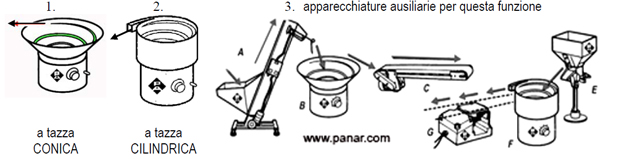

1-2 –3 VIBRATORI PER SELEZIONARE OD ORIENTARE PEZZI . Adatti a farli uscire tutti nello stesso verso
( che si caricano alla rinfusa) Sono adatti per pezzi di qualche millimetro a pezzi medio grandi . Per pezzi più
significativi ci sono altre apparecchiature .
Si può lavorare anche con generi alimentari , caramelle ciocolattini , o medicinali , ecc
Panar automazioni ha 30 anni di esperienza in questo settore con migliaia di casi risolti .
Panar Automazioni vi offre due famiglie di vibratori circolari : quelli con VIBRAZIONE ELETTROMECCANICA , i più
usati ed economici e , quelli che vibrano sul principio della ELETTRO RISONANZA ( più costosi e più indicati per
pezzi molto piccoli e difficli )
PER AVERE OFFERTE , più che richiedere cataloghi , il cliente ci manda dei campioni e manda un disegno di come devono
uscire e la quantità che vuole in uscita
INFORMAZIONI GENERALI : sulle apparecchiature da n° 4 a 12
La vibrazione si identifica , nelle applicazioni pratiche ,principalmente nei due parametri : La frequenza e la
intensità di vibrazione . L’effetto finale migliore è una combinazione delle due grandezze dosate giustamente caso
per caso .. Solo con la pratica si stabilisce quanto dell’una e dell’altra .Questa esperienza normalmente ce l’ha
il cliente . Altre volte dà a Panar Automazioni i dati precisi dell’applicazione e i nostri specialisti studiano
il problema ed indicano la soluzione . Quasi sempre, per le prime applicazioni , si devono fare delle prove . L’importante
è avere gli strumenti che regolano la frequenza e la intensità ( altra specialità in cui vi possiamo aiutare noi.
Convenzionalmente per definire l’effetto di un vibratore il costruttore dichiara LA FORZA CENTRIFUGA nei tipi rotanti
e la FORZA VETTORIALE in quelli con movimenti lineari.
Nei vibratori elettrici rotanti se serve variare la frequenza si usano speciali schede elettroniche , (chiedere
a PanarAutomazioni il catalogo specifico) ,per variare la intensità si regolano gli appositi contrappesi meccanici
interni
Per i vibratori pneumatici è tutto molto più semplice perché bastano appositi regolatori dell’aria . Idem per i
vibratori oleodinamici , bastano appositi regolatori dell’olio .
Per tutti i tipi di vibratori, è importante il loro fissaggio meccanico , il loro asse di inclinazione rispetto
alla parte da vibrare , il tipo di isolamento con cui non si disperdono le vibrazioni .

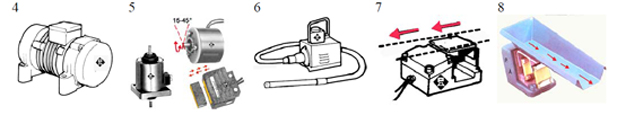

4. VIBRATORI ELETTRICI RICAVATI DA MOTORI : con potenze da 100 watt a 12,5 kw – Con rotazioni da
1.000 a 6.000 giri al minuto . Tensione 220 – 380 V 50 Hz. Le variazioni dell’ effetto finale si ottengono
:a) regolando i contro pesi eccentrici dell’albero b) variando la frequenza della corrente elettrica c) variando
il n° di giri . Panar Automazioni ha appositi variatori di frequenza per queste applicazioni Anche versioni inox
e antideflagranti.
5. VIBRATORI ELETTRICI CON ELETTROMAGNETE con potenze da 5 a 150 watt , con vibrazioni unidirezionali
, molto economici, la parte vibrante è fornita sciolta ed è il cliente normalmente ad attaccarla al suo utilizzo
,provvedendo anche alle molle di contrasto
Nella figura 4 ci sono degli elettromagneti con l’alberino che oscilla di + o meno 15° che si usa come vibratore
6. VIBRATORI AD AGHI per le tipiche applicazioni di scuotere il cemento appena fuso nel settore
edilizio . In genere si acquista anche la parte che dà loro il moto, con motore elettrico od a scoppio ed il quadro
i comando
7. VIBRATORI RETTILINEI UNIDIREZIONALI . CON ELETTROMAGNETE potenze da 150 fino 1.200 watt ..Senza
base vibrante che normalmente preferisce costruirsela il cliente Le due tipologie proposte da Panar automazioni sono
quella con massa vibrante bilanciata e quella senza . La prima , che costa di più , dà vibrazioni più raffinate e
più controllabili, Applicazioni tipiche : il trasporto di pezzi già orientati nei vibratori circolari (vedere fig.
3)
8. VIBRATORI RETTILINEI SPECIFICI PER FARE DOSATURE: Si caricano progressivamente con gli apparecchi
4-7-8 di fig- 3 e si raccolgono all’estremità le quantità volute . In genere all’estremità forniamo anche celle di
carico per fermare l’alimentazione alla giusta misura, oppure dei sistemi contapezzi . Difficilmente il cliente trae
beneficio solo con i cataloghi per questo programma .L’eperienza di 30 anni indica che il cliente pone il problema
completo a Panar Automazioni e loro gli fanno proposte e lo documentano :

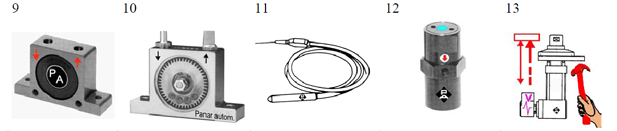

9-10-11-12-13-14 :VIBRATORI PNEUMATICI : INFORMAZIONI COMUNI :
Le dimensioni dei modelli più grandi sono : altezza e larghezza 150 mm .- spessore 50 mm
Funzionano con aria compressa da 3 a 8 bar : sono molto interessanti sia per il basso costo e lunga durata, sia
per lavorare in ambienti difficili ( umidità, antideflagrante, ECC )sia per la facilità con cui si regola la frequenza
e la ampiezza delle vibrazioni , sia perché sono molto più piccoli a parità di prestazioni ( circa 6 volte meno ingombranti
e più leggeri )
Attenzione ad avere la disponibilità di aria sufficiente ( consumano grosso modo come un utensile pneumatico di
media grandezza . Quindi le applicazioni ideali sono quando si usano ad intermittenza
Per il rumore è facile rientrare nei limiti di Legge con l’uso di semplici silenziatori
La scelta dei vari modelli proposte da Panar Automazioni si fa in base alla natura della sostanza da vibrare ( per
esempio: alte frequenze e bassa forza centrifuga per polveri o granulati , ed il contrario per applicazioni opposte)
ecco una tabella puramente indicativa :
Vibratori pneumatici – dati rilevati in laboratorio con pressione massima da 2 – 6 bar
| A sfera | Frequenza ( vibraioni al minuto) da minima a max | Forza centrifuga in Newton da min a max |
| A sfera | 5.000 – 36.000 | 210 – 450 |
| A turbina | 7.500 –45.000 | 850 – 6650 |
| A pistoni | 1.700 – 4.800 | 100 – 370 |
9-10-12 : la scelta si fa essenzialmente in base ai dati tecnici che sviluppano : v cioè frequenze e forze centrifughe
: Panar Automazioni vi può completare la fornitura con un servizio eccezionale di consulenza ma sopratutto fornirvi
ogni altro accessorio dal raccordo alla valvola i comando , alla regolazione dell’aria … anche lo schema dei collegamenti
. Un servizio perfetto insomma
9. VIBRATORI PNEUMATICI AD AGHI : alimentati solo da aria compressa , molto leggeri e sicuri, perché
non ci sono i pericoli della corrente elettrica.Diametri disponibili da 28 a 80 mm Applicazione tipica : per scuotere
il cemento appena colato nel settore edilizio

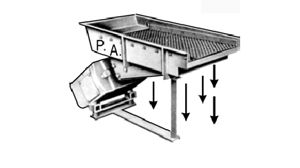

10. VIBRATORI SETACCIATORI ( vagli) Servono per fare uscire componentistica o sostanze varie in
base alla grandezza .Possono avere anche più setacci per selezionare più misure in piani diversi . Programma molto
vasto . Fornirci più dati possibili del per cominciare a esaminarlo

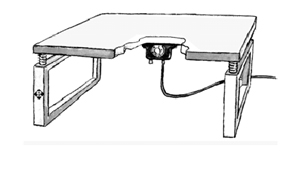

11. TAVOLI VIBRANTI : Il piano, dove si fissano i pezzi , viene fatto vibrare con frequenze ed
intensità che vuole il cliente. Siamo particolarmente specializzati per prove di resistenza su apparecchiature elettriche
, ma si può utilizzare in altri vari modi . Si costruiscono solo per problemi specifici . NON ESISTONO CATALOGHI,
quindi per corrispondervi inviate un fax con i dati del vs. problema
13. VIBRATORI MARTELLATORI : adatti a sostituire il classico colpo di martello. Funzionano con
uno speciale cilindro pneumatico completo di valvola di comando . Basta regolare i tempi in cui deve azionarsi e
quelli di pausa .
Forza per colpo alla max pressione di 6 bar circa 100 kg .Ottimo per applicazioni di scuotimento in cui solo tale
sistema provoca gli effetti desiderati e non rovina le saldature come è probabile con vibrazioni frequenti di bassa
intensità . Unico modello con corsa 50 mm .

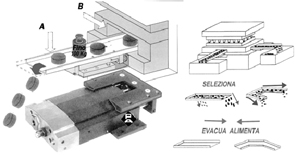

14. VIBRATORE PNEUMATICO LINEARE PER EVACUAZIONE SFRIDI : Il movimento alternato del cil. Pneum.
interno fa saltellare ed avanzare la parte da evacuare . Studiati apposta per essere infilati in spazi molto piccoli
.( per es. presse) Sopportano pesi totali fino a 100 kg

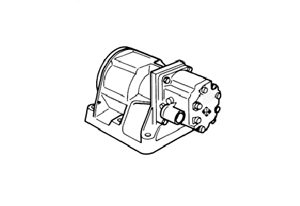

15.

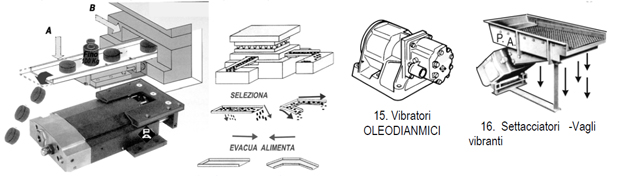

VIBRATORI OLEODINAMICI: funzionano con la pressione dell’olio da 70 a 100 bar . Se volete forniamo
le centraline oleodinamiche pronte con le regolazioni di velocità e frequenza incorporate . Le centraline possono
essere a funzionamento elettrico o motore a scoppio . Possono lavorare anche sotto acqua , come da nostre applicazioni
da molti anni) e si caratterizzano per vibrazioni di forte intensità fino 100 al minuto e forze centrifughe molto
elevate fino a 1.200 kg .Anche per essi c’è un albero con dei pesi eccentrici regolabili , solo che in più hanno
incorporato un piccolo motore oleodinamico che movimenta un riduttore o moltiplicatore di giri

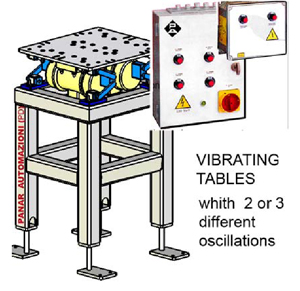

Tavoli Vibranti
+ strutture per simulare l’effetto di cadute da varie altezze
 |
TAVOLI VIBRANTI con o senza quadri di regolazione. Apparecchiature sempre più richieste, specialmente da quando le Aziende puntano a vincere la concorrenza sui propri manufatti fornendo anche questi collaudi : Si possono definire in anticipo gli effetti negativi dovuti a scosse, vibrazioni, cadute accidentali , ..ecc ecc. Ultimamente si pone particolare attenzione addirittura alla simulazione delle condizioni di trasporto Si possono eseguire anche apparecchiature per prove di caduta in senso classico I successi più vantaggiosi si hanno quando sono gli stessi clienti ad attivare la propria creatività.Queste apparecchiature sono progettate in modo raffinato nel senso che si prestano ad essere regolate molto finemente
|
- Le vibrazioni si possono ottenere con dispositivi elettro meccanici- elettronici – pneumatici – oleodinamici –meccanici puri
- La scelta ve la suggeriamo noi in base a quello che volete ottenere .
- I quadri di comando sono disponibili a richiesta.
- Le DIMENSIONI del piano di lavoro sono innumerevoli, anche se normalmente si parte dai 400 x 400 mm fino ai 2.000 x 2.000 mm. Per l’altezza in genere si parte da 500 mm.
CATALOGHI essendo apparecchiature costruite volta per volta NON ci sono schede standard – PESO : dai 40 kg in su
RUMORE: Li costruiamo sempre rispettando le normative. Ovviamente il r umore dipende da cosa il cliente fa vibrare
.
Possiamo fornire le cappe foniche o se le può fare il cliente . ANCORAGGI : Per fissare i pezzi : forniamo già noi
dei fori
multipli all’incirca come vedete nella immagine , oppure il cliente ci dice lui cosa preferisce .
Prezzi a partire da 3.000 Euro. + i costi dei quadri di comando.
